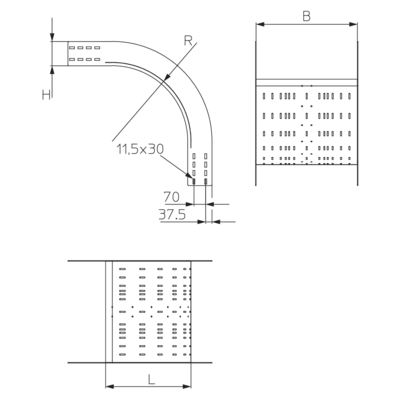

WPRF 150 Weitspannkabelrinnen-Fallstück, Höhe = 150 mm

Das Weitspannkabelrinnen-Fallstück WPRF 150 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach unten. Es eignet sich für Weitspannkabelrinnen mit einer Holmhöhe von 150 mm und weist Breiten von 200 bis 600 mm auf. Das Fallstück wird in die Weitspannkabelrinne eingeschoben und verschraubt. Anschließend wird die Anschlussrinne am Fallstück montiert. Es hat einen Radius von 470 mm.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Jetzt Rückruf vereinbaren

Artikel

Stahl, stück-/tauchfeuerverzinkt

Artikel	H Höhe	Holmhöhe	B Breite	L Länge	R Radius	Richtung Richtungsänderung	α Winkel	G Gewicht je Lagermengeneinheit
WPRF 150-20F	150 mm	150 mm	200 mm	510 mm	470 mm	Vertikal fallend	90°	11,520 kg
WPRF 150-30F	150 mm	150 mm	300 mm	510 mm	470 mm	Vertikal fallend	90°	12,160 kg
WPRF 150-40F	150 mm	150 mm	400 mm	510 mm	470 mm	Vertikal fallend	90°	12,820 kg
WPRF 150-50F	150 mm	150 mm	500 mm	510 mm	470 mm	Vertikal fallend	90°	13,490 kg
WPRF 150-60F	150 mm	150 mm	600 mm	510 mm	470 mm	Vertikal fallend	90°	14,150 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel	H Höhe	Holmhöhe	B Breite	L Länge	R Radius	Richtung Richtungsänderung	α Winkel	G Gewicht je Lagermengeneinheit
WPRF 150-20E	150 mm	150 mm	200 mm	510 mm	470 mm	Vertikal fallend	90°	10,838 kg
WPRF 150-30E	150 mm	150 mm	300 mm	510 mm	470 mm	Vertikal fallend	90°	11,438 kg
WPRF 150-40E	150 mm	150 mm	400 mm	510 mm	470 mm	Vertikal fallend	90°	12,048 kg
WPRF 150-50E	150 mm	150 mm	500 mm	510 mm	470 mm	Vertikal fallend	90°	12,688 kg
WPRF 150-60E	150 mm	150 mm	600 mm	510 mm	470 mm	Vertikal fallend	90°	13,308 kg
