Das Weitspannkabelrinnen-Fallstück WPRF 100 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach unten. Es eignet sich für Weitspannkabelrinnen mit einer Holmhöhe von 100 mm und weist Breiten von 200 bis 600 mm auf. Das Fallstück wird in die Weitspannkabelrinne eingeschoben und verschraubt. Anschließend wird die Anschlussrinne am Fallstück montiert. Es hat einen Radius von 510 mm.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
Edelstahl, Werkstoff Nr. 1.4301 (V2A)

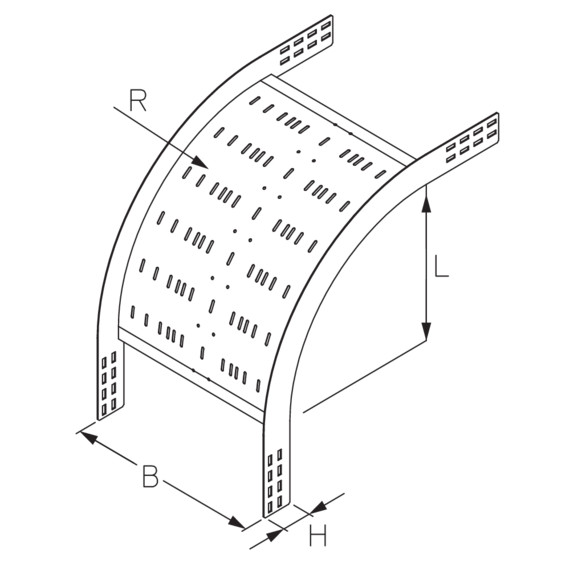

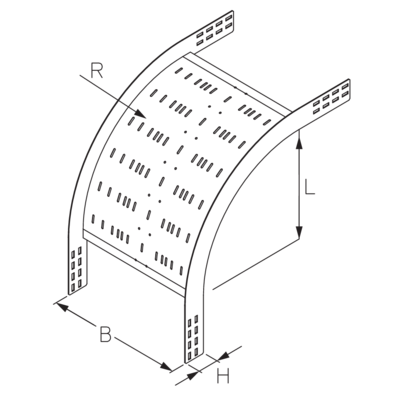

| Artikel | H Höhe | Holmhöhe | B Breite | L Länge | R Radius | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|---|---|
| WPRF 100-20E | 100 mm | 100 mm | 200 mm | 550 mm | 510 mm | Vertikal fallend | 90° | 7,938 kg | ||
| WPRF 100-30E | 100 mm | 100 mm | 300 mm | 550 mm | 510 mm | Vertikal fallend | 90° | 8,608 kg | ||
| WPRF 100-40E | 100 mm | 100 mm | 400 mm | 550 mm | 510 mm | Vertikal fallend | 90° | 9,288 kg | ||
| WPRF 100-50E | 100 mm | 100 mm | 500 mm | 550 mm | 510 mm | Vertikal fallend | 90° | 9,978 kg | ||
| WPRF 100-60E | 100 mm | 100 mm | 600 mm | 550 mm | 510 mm | Vertikal fallend | 90° | 10,658 kg |
