KHB 7 Profilschiene 30x15 mm, gelocht

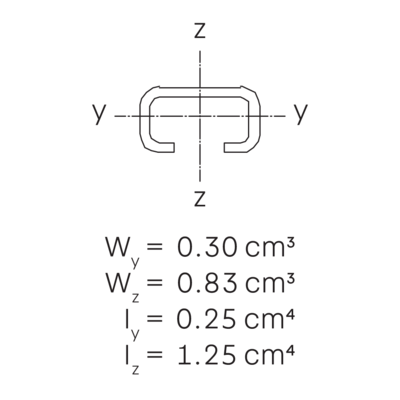

Die gelochte Profilschiene KHB 7 besteht aus einem C-Profil 30 x 15 mm mit einer Schlitzweite von 16 mm (Materialstärke = 1,5 mm). Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden. Sie ist in den Längen 2000, 3000 oder 6000 mm lieferbar.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Jetzt Rückruf vereinbaren

Artikel

Stahl, band-/sendzimirverzinkt

Artikel	L Länge	B_P Profilbreite	H_P Profilhöhe	t Materialstärke	t Materialstärke	G Gewicht je Lagermengeneinheit
KHB 7-02S	200 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,134 kg
KHB 7-03S	300 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,200 kg
KHB 7-04S	400 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,267 kg
KHB 7-05S	500 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,334 kg
KHB 7-06S	600 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,401 kg
KHB 7-07S	700 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,467 kg
KHB 7-08S	800 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,534 kg
KHB 7-09S	900 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,601 kg
KHB 7-10S	1000 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,668 kg
KHB 7-30S	3000 mm	30 mm	15 mm	1,50 mm	1,50 mm	2,003 kg
KHB 7-60S	6000 mm	30 mm	15 mm	1,50 mm	1,50 mm	4,006 kg

Stahl, stück-/tauchfeuerverzinkt

Artikel	L Länge	B_P Profilbreite	H_P Profilhöhe	t Materialstärke	t Materialstärke	G Gewicht je Lagermengeneinheit
KHB 7-02F	200 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,143 kg
KHB 7-03F	300 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,214 kg
KHB 7-04F	400 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,286 kg
KHB 7-05F	500 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,357 kg
KHB 7-06F	600 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,429 kg
KHB 7-07F	700 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,500 kg
KHB 7-08F	800 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,572 kg
KHB 7-09F	900 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,643 kg
KHB 7-10F	1000 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,714 kg
KHB 7-30F	3000 mm	30 mm	15 mm	1,50 mm	1,50 mm	2,143 kg
KHB 7-60F	6000 mm	30 mm	15 mm	1,50 mm	1,50 mm	4,286 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel	L Länge	B_P Profilbreite	H_P Profilhöhe	t Materialstärke	t Materialstärke	G Gewicht je Lagermengeneinheit
KHB 7-02E	200 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,134 kg
KHB 7-03E	300 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,202 kg
KHB 7-04E	400 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,269 kg
KHB 7-05E	500 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,336 kg
KHB 7-06E	600 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,403 kg
KHB 7-20E	2000 mm	30 mm	15 mm	1,50 mm	1,50 mm	1,344 kg
KHB 7-30E	3000 mm	30 mm	15 mm	1,50 mm	1,50 mm	2,016 kg
KHB 7-60E	6000 mm	30 mm	15 mm	1,50 mm	1,50 mm	4,031 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel	L Länge	B_P Profilbreite	H_P Profilhöhe	t Materialstärke	t Materialstärke	G Gewicht je Lagermengeneinheit
KHB 7-02E4	200 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,136 kg
KHB 7-03E4	300 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,204 kg
KHB 7-04E4	400 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,272 kg
KHB 7-05E4	600 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,340 kg
KHB 7-06E4	500 mm	30 mm	15 mm	1,50 mm	1,50 mm	0,408 kg
KHB 7-30E4	3000 mm	30 mm	15 mm	1,50 mm	1,50 mm	2,041 kg
KHB 7-60E4	6000 mm	30 mm	15 mm	1,50 mm	1,50 mm	4,082 kg

Detail- und Anwendungsbilder

Zubehör

Abrutschsicherung für gelochte Profilschiene KHB 7
