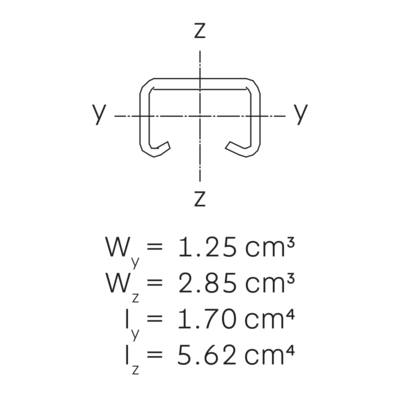

Die Profilschiene KHA 9 besteht aus einem C+-Profil 39,5 x 25 mm mit fortlaufender Lochung und einer Schlitzweite von 18 mm (Materialstärke = 2,75 mm). Sie steht in tauchfeuerverzinktem Stahl zur Verfügung und ist in den Längen 200 bis 6000 mm lieferbar.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
Stahl, stück-/tauchfeuerverzinkt
| Artikel | L Länge | BP Profilbreite | HP Profilhöhe | t Materialstärke | G Gewicht je Lagermengeneinheit | t Materialstärke | Merken |
|---|---|---|---|---|---|---|---|
| KHA 9-01F | 100 mm | 39,5 mm | 25 mm | 2,75 mm | 0,185 kg | ||
| KHA 9-02F | 200 mm | 39,5 mm | 25 mm | 2,75 mm | 0,370 kg | 2,75 mm | |
| KHA 9-03F | 300 mm | 39,5 mm | 25 mm | 2,75 mm | 0,550 kg | 2,75 mm | |
| KHA 9-04F | 400 mm | 39,5 mm | 25 mm | 2,75 mm | 0,730 kg | 2,75 mm | |
| KHA 9-05F | 500 mm | 39,5 mm | 25 mm | 2,75 mm | 0,910 kg | 2,75 mm | |
| KHA 9-06F | 600 mm | 39,5 mm | 25 mm | 2,75 mm | 1,100 kg | 2,75 mm | |
| KHA 9-07F | 700 mm | 39,5 mm | 25 mm | 2,75 mm | 1,280 kg | 2,75 mm | |
| KHA 9-08F | 800 mm | 39,5 mm | 25 mm | 2,75 mm | 1,460 kg | 2,75 mm | |
| KHA 9-09F | 900 mm | 39,5 mm | 25 mm | 2,75 mm | 1,640 kg | 2,75 mm | |
| KHA 9-10F | 1000 mm | 39,5 mm | 25 mm | 2,75 mm | 1,820 kg | 2,75 mm | |
| KHA 9-11F | 1100 mm | 39,5 mm | 25 mm | 2,75 mm | 2,000 kg | 2,75 mm | |
| KHA 9-12F | 1200 mm | 39,5 mm | 25 mm | 2,75 mm | 2,190 kg | 2,75 mm | |
| KHA 9-13F | 1300 mm | 39,5 mm | 25 mm | 2,75 mm | 2,370 kg | 2,75 mm | |
| KHA 9-14F | 1400 mm | 39,5 mm | 25 mm | 2,75 mm | 2,550 kg | 2,75 mm | |
| KHA 9-15F | 1500 mm | 39,5 mm | 25 mm | 2,75 mm | 2,730 kg | 2,75 mm | |
| KHA 9-20F | 2000 mm | 39,5 mm | 25 mm | 2,75 mm | 3,640 kg | 2,75 mm | |
| KHA 9-30F | 3000 mm | 39,5 mm | 25 mm | 2,75 mm | 5,460 kg | 2,75 mm | |
| KHA 9-60F | 6000 mm | 39,5 mm | 25 mm | 2,75 mm | 10,920 kg | 2,75 mm |
