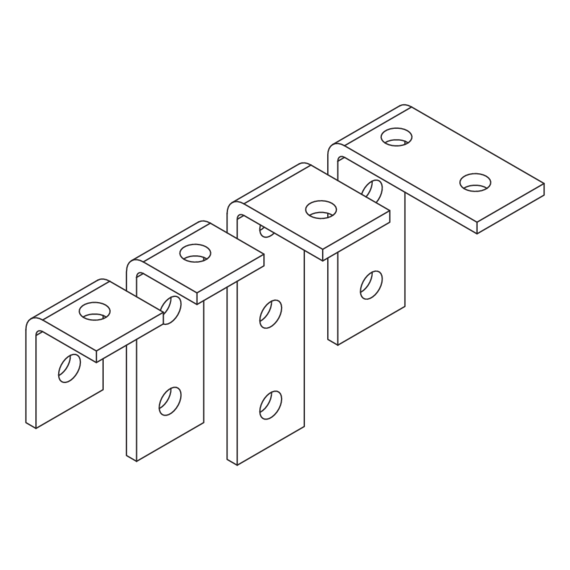

Die Schienenverbinder AVLW sind Eckverbinder mit einem Winkel von 90° mit 1-1-, 1-2-, 1-3- oder 2-2-Lochung. Sie verbinden Montageschienen als Kreuzung oder Abzweig und bestehen aus tauchfeuerverzinktem Stahl.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
Stahl, stück-/tauchfeuerverzinkt

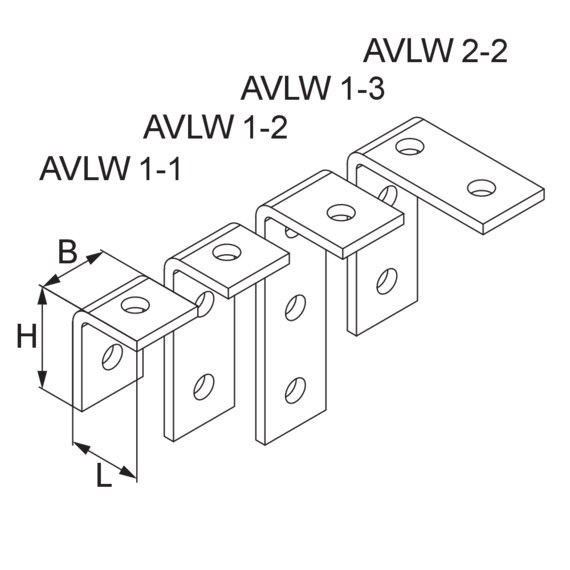

| Artikel | L Länge | B Breite | H Höhe | t Materialstärke | α Winkel | G Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|---|

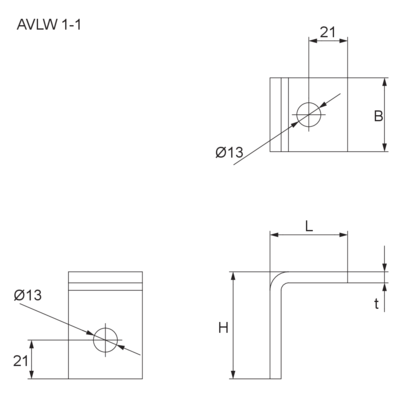

| AVLW 1-1F | 42 mm | 40 mm | 58 mm | 6,00 mm | 90° | 0,170 kg | |

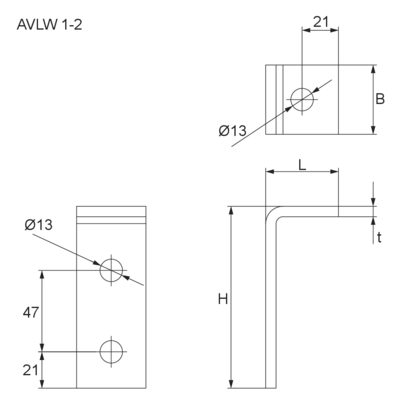

| AVLW 1-2F | 42 mm | 40 mm | 105 mm | 6,00 mm | 90° | 0,260 kg | |

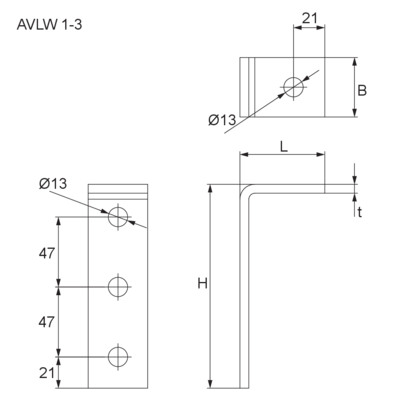

| AVLW 1-3F | 57 mm | 40 mm | 137 mm | 6,00 mm | 90° | 0,360 kg | |

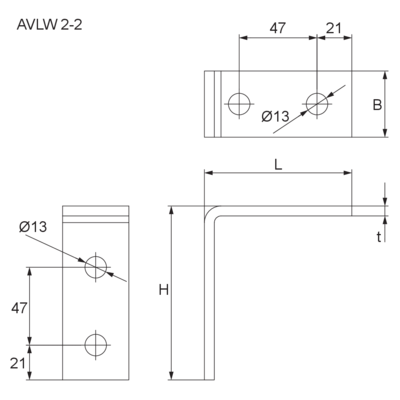

| AVLW 2-2F | 89 mm | 40 mm | 105 mm | 6,00 mm | 90° | 0,296 kg | |
| AVLW45 2-2F | 159 mm | 40 mm | 70 mm | 6,00 mm | 45° | 0,340 kg |

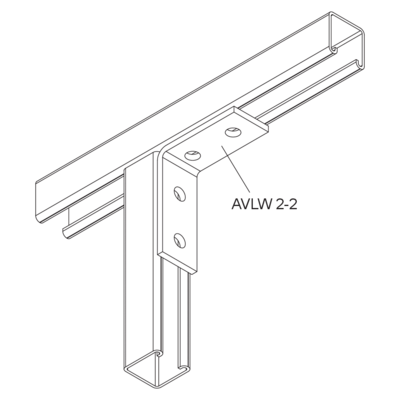

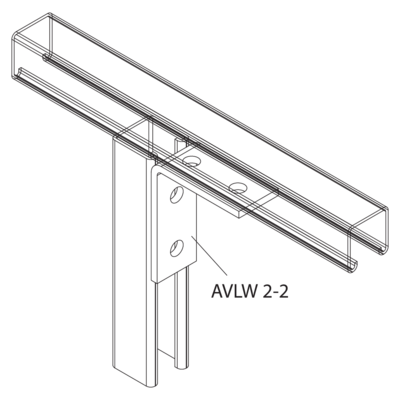

Detail- und Anwendungsbilder
