Die geschweißte Klemmbefestigung KLUGS dient der Fixierung von Gitterbahnen und Kabelrinnen an senkrecht verlaufenden Stahlträgern. Das zu verwendende Anzugsdrehmoment beträgt 10 Nm. Der Klemmbereich erstreckt sich von 5 - 33 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
Stahl, stück-/tauchfeuerverzinkt

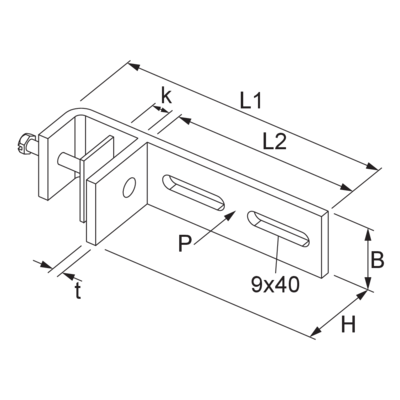

| Artikel | H Höhe | B Breite | L Länge | L1 Länge 1 | L2 Länge 2 | t Materialstärke | k Klemmbereich | M Drehmoment | Gewicht Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|---|---|---|---|
| KLUGS 10F | 52 mm | 40 mm | 149 mm | 149 mm | 97 mm | 6,00 mm | 5 - 33 mm | 10 Nm | 0,461 kg | |
| KLUGS 20F | 52 mm | 40 mm | 249 mm | 249 mm | 197 mm | 6,00 mm | 5 - 33 mm | 10 Nm | 0,641 kg | |
| KLUGS 30F | 52 mm | 40 mm | 349 mm | 349 mm | 297 mm | 6,00 mm | 5 - 33 mm | 10 Nm | 0,821 kg |
Edelstahl, Werkstoff Nr. 1.4301 (V2A)
| Artikel | H Höhe | B Breite | L Länge | L1 Länge 1 | L2 Länge 2 | t Materialstärke | k Klemmbereich | M Drehmoment | Gewicht Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|---|---|---|---|
| KLUGS 10E | 52 mm | 40 mm | 149 mm | 149 mm | 97 mm | 6,00 mm | 5 - 33 mm | 10 Nm | 0,436 kg | |
| KLUGS 20E | 52 mm | 40 mm | 249 mm | 249 mm | 197 mm | 6,00 mm | 5 - 33 mm | 10 Nm | 0,608 kg | |
| KLUGS 30E | 52 mm | 40 mm | 349 mm | 349 mm | 297 mm | 6,00 mm | 5 - 33 mm | 10 Nm | 0,779 kg |

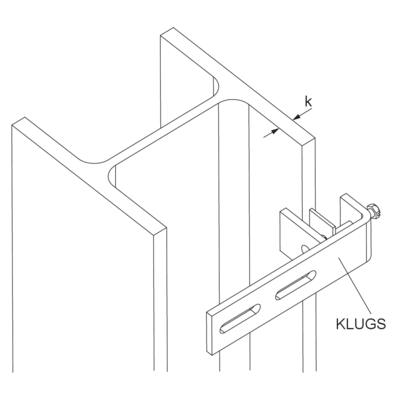

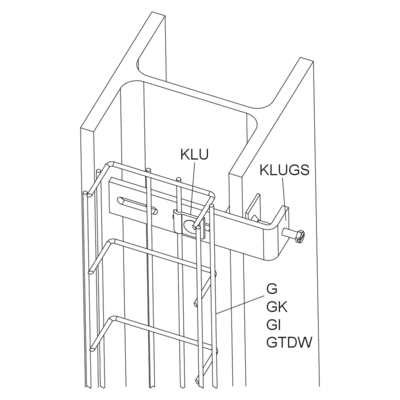

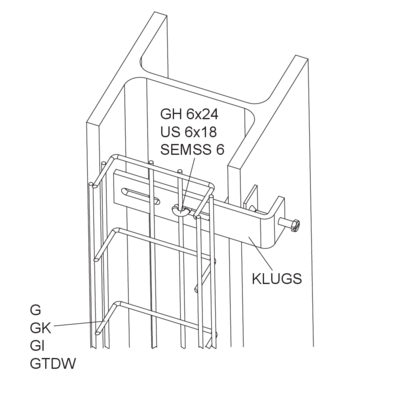

Detail- und Anwendungsbilder
