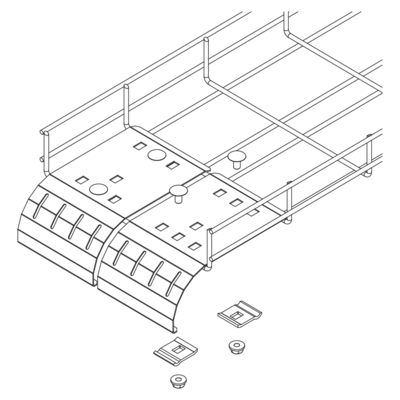

Das Gitterbahn-Abgangsblech GKAB unterstützt die Einhaltung von erforderlichen Biegeradien bei der vertikalen Ausführung von Kabeln und Leitungen. Es wird mit zwei Klemmbefestigungen KLU an der Gitterbahn montiert. Der Abstand der Längsdrähte der Gitterbahn spielt bei der Montage keine Rolle, allerdings sollte der Abstand der Querdrähte mind. 94 mm betragen. Das Gitterbahn-Abgangsblech GKAB besteht aus sendzimir-feuerverzinktem Stahl.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
Stahl, band-/sendzimirverzinkt
| Artikel | H Höhe | B Breite | L Länge | R Radius | t Materialstärke | Gewicht Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|
| GKAB S | 55 mm | 94 mm | 150 mm | 45 mm | 1,00 mm | 0,175 kg |
