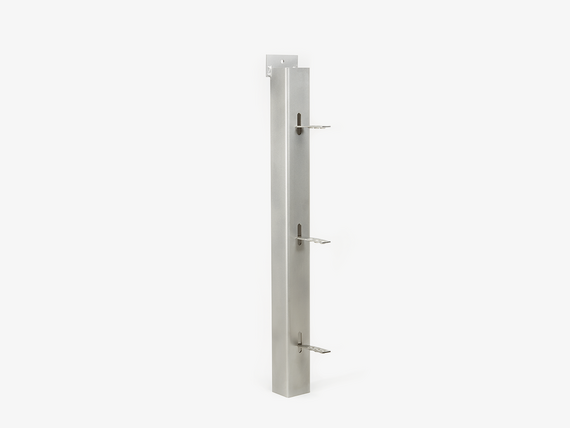

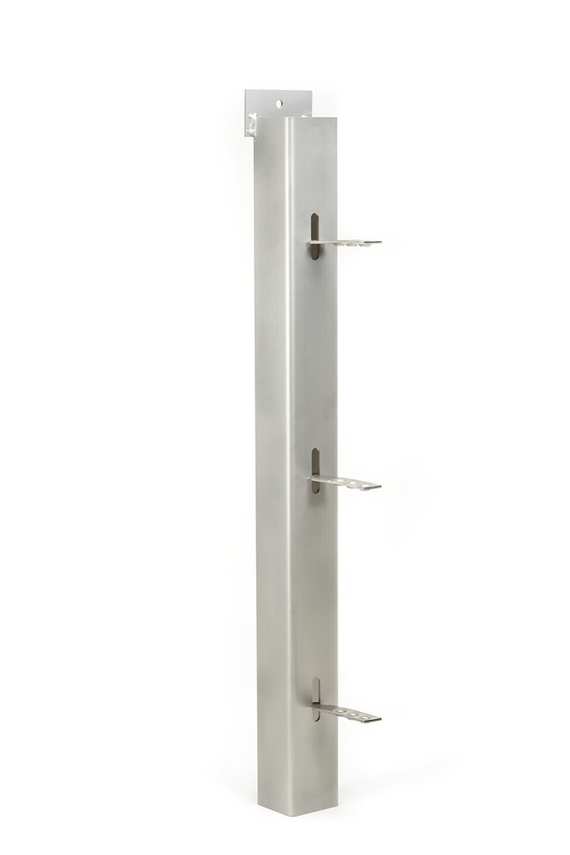

Die Windposts JWP werden im Abstand von max. 750 mm zueinander und von max. 375 mm zum Rand oder zur Ecke eingebaut. Sie sind erhältlich in Edelstahl Lean Duplex. Die Bemessungslast qR,d beträgt 0,75 kN/m. Der Abstand der Windposts in m ergibt sich damit aus dem Quotienten von qR,d in kN/m und der vorhandenen Windlast wE,d in kN/m2 nach DIN EN 1991-1-4NA. Die Verbindung zwischen Verblendmauerwerk und Windposts wird durch Maueranschlussanker JMA hergestellt.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
| Artikel | BP Profilbreite | H Einbauhöhe | HP Profilhöhe | t Materialstärke | G Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|
| JWP-2500 | 60 mm | 2500 mm | 75 mm | 3 mm | 10,590 kg | |
| JWP-2750 | 65 mm | 2750 mm | 75 mm | 3 mm | 12,600 kg | |
| JWP-3000 | 65 mm | 3000 mm | 75 mm | 4 mm | 18,140 kg | |
| JWP-3250 | 70 mm | 3250 mm | 80 mm | 4 mm | 21,170 kg | |
| JWP-3500 | 75 mm | 3500 mm | 85 mm | 4 mm | 24,420 kg | |
| JWP-3750 | 80 mm | 3750 mm | 90 mm | 4 mm | 27,910 kg | |
| JWP-4000 | 85 mm | 4000 mm | 95 mm | 4 mm | 31,650 kg |
