JTB-uni Trapezblechbefestigungsschiene, zur Befestigung von Trapezblechen an Stahlbetonbauteilen

Die Trapezblechbefestigungsschiene JTB-uni hat die allgemeine bauaufsichtliche Zulassung Z-21.4-161 und wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Mit einer Lagerlänge von 3000 mm ist die Schiene in der Profilbreite 60 mm erhältlich. Die Profilhöhe beträgt 22 mm, die Materialstärke 3 mm. Für Schienen, die individuell eingekürzt werden, stehen bauaufsichtlich zugelassene Endanker zur Verfügung, die mit selbstschneidenden Schrauben an den Schienen befestigt werden. Die Füllung besteht aus Polystyrol (PS).

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Zulassungen & Zertifikate

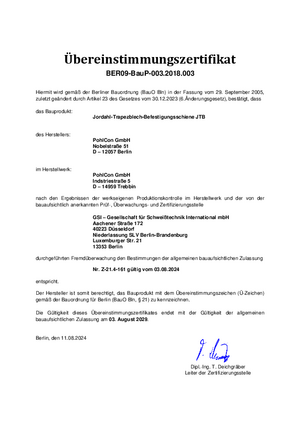

  • Allgemeine bauaufsichtliche Zulassung Z-21.4-161

Artikel

Stahl, stück-/tauchfeuerverzinkt
Artikel L Länge BP Profilbreite HP Profilhöhe t Materialstärke Anzahl der Anker A Querschnittsfläche G Gewicht je Lagermengeneinheit Merken
TBBR150 FVG-30003000 mm60 mm22 mm3 mm20 Stk2,97 cm²2,510 kg
TBBR450 FVG-30003000 mm60 mm22 mm3 mm8 Stk2,97 cm²2,380 kg
Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)
Artikel L Länge BP Profilbreite HP Profilhöhe t Materialstärke Anzahl der Anker A Querschnittsfläche G Gewicht je Lagermengeneinheit Merken
TBBR150 A4G-30003000 mm60 mm22 mm3 mm20 Stk2,97 cm²2,510 kg
TBBR450 A4G-30003000 mm60 mm22 mm3 mm8 Stk2,97 cm²2,380 kg
