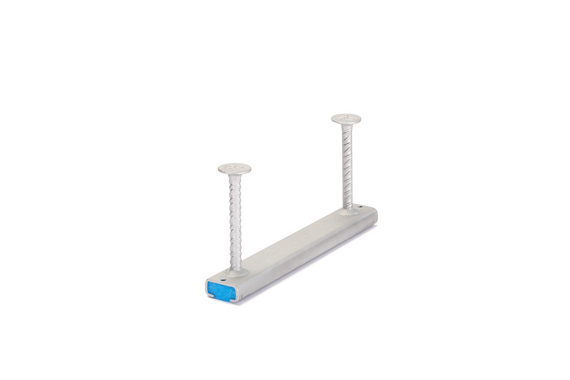

JGB K 40/25 DA Geländerbefestigungsschiene, zur sicheren Befestigung von Geländerpfosten

Die Geländerbefestigungsschiene JGB K 40/25 DA hat die allgemeine bauaufsichtliche Zulassung Z-21.4-1913 und wird aus feuerverzinktem Stahl (fv) für den Innenbereich oder Edelstahl (A4) für den Außenbereich hergestellt. Die Geländerbefestigungsschiene bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 11,1 kN und der Querkraft (VRd) von 11,1 kN. Sie ist in den Längen 100 bis 250 mm lieferbar und wird mit den Schrauben JC M12 - JC M16 gepaart. Ihre Profilbreite beträgt 40 mm, die Profilhöhe 25 mm. Die Füllung ist aus Polyethylen (PE).

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Allgemeine bauaufsichtliche Zulassung: Z-21.4-1913

Jetzt Rückruf vereinbaren

Zulassungen & Zertifikate

Allgemeine bauaufsichtliche Zulassung Z-21.4-1913

Artikel

Stahl, stück-/tauchfeuerverzinkt

Artikel	H_P Profilhöhe	B_P Profilbreite	L Länge	t Materialstärke	Anzahl der Anker	G Gewicht je Lagermengeneinheit
JGBK4025DA FVK-0100	25 mm	40 mm	100 mm	2,75 mm	2 Stk	0,402 kg
JGBK4025DA FVK-0120	25 mm	40 mm	120 mm	2,75 mm	2 Stk	0,448 kg
JGBK4025DA FVK-0150	25 mm	40 mm	150 mm	2,75 mm	2 Stk	0,517 kg
JGBK4025DA FVK-0200	25 mm	40 mm	200 mm	2,75 mm	2 Stk	0,632 kg
JGBK4025DA FVK-0220	25 mm	40 mm	220 mm	2,75 mm	2 Stk	0,678 kg
JGBK4025DA FVK-0250	25 mm	40 mm	250 mm	2,75 mm	2 Stk	0,833 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel	H_P Profilhöhe	B_P Profilbreite	L Länge	t Materialstärke	Anzahl der Anker	G Gewicht je Lagermengeneinheit
JGBK4025DA A4K-0100	25 mm	40 mm	100 mm	2,75 mm	2 Stk	0,351 kg
JGBK4025DA A4K-0120	25 mm	40 mm	120 mm	2,75 mm	2 Stk	0,499 kg
JGBK4025DA A4K-0150	25 mm	40 mm	150 mm	2,75 mm	2 Stk	1,703 kg
JGBK4025DA A4K-0200	25 mm	40 mm	200 mm	2,75 mm	2 Stk	0,563 kg
JGBK4025DA A4K-0220	25 mm	40 mm	220 mm	2,75 mm	2 Stk	0,629 kg
JGBK4025DA A4K-0250	25 mm	40 mm	250 mm	2,75 mm	2 Stk	0,634 kg

Passende Schrauben

Downloads

Technische Information Schienen und Zubehör

Technische Information

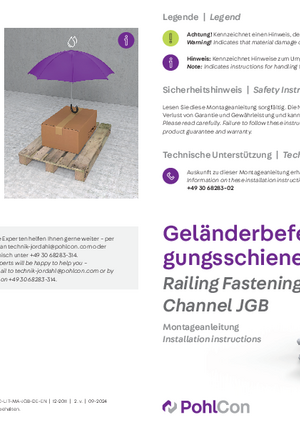

Montageanleitung Geländerbefestigung JGB

Montageanleitung

Preisliste 2025 Rohbau / Fassade

Gültig ab 1. Februar 2025

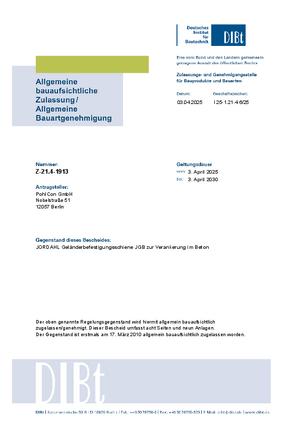

AbZ Z-21.4-1913 Geländerbefestigung JGB

Zulassung

CAD Details Geländerbefestigung JGB

CAD-Daten
