Ösenmuffen ÖM werden verwendet, um Zugkräfte in Betonbauteile einzuleiten, wie sie zum Beispiel beim Transport von Fertigteilen auftreten. Die Ösenmuffen werden in die Stahlbetonbauteile einbetoniert. Zur Krafteinleitung ist ein Bewehrungsstab als Rückhängebewehrung erforderlich. Dazu wird ein Stab mit größtmöglichem Stabdurchmesser durch das Querloch geführt und abgebogen. Verbindungen mittels Druckschrauben JDS können zudem in Kombination mit einer Ösenmuffe gegen unbeabsichtigtes Lösen verspannt werden. Die Ösenmuffe ÖM ist aus galvanisch verzinktem Stahl oder Edelstahl (A4) sowie verschiedenen Längen und Gewinden erhältlich.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel

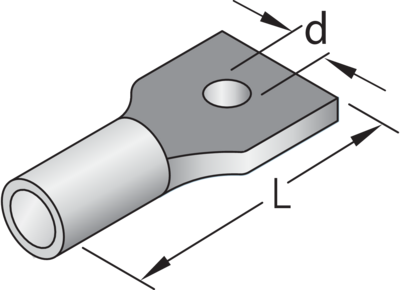

| Artikel | L Länge | MG Gewindemaß (metrisch) | G Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|
| ÖM10 GV-0044 | 50 mm | 10 | 0,015 kg | |
| ÖM12 GV-0057 | 60 mm | 12 | 0,027 kg | |
| ÖM16 GV-0080 | 80 mm | 16 | 0,094 kg | |
| ÖM8 GV-0040 | 40 mm | 8 | 0,011 kg |
Detail- und Anwendungsbilder
