Bei den Produktlösungen UEKDD1-2 V E handelt es sich um viereckige Klappdeckelkassetten zum stufenweisen Absenken eines Gerätebechers. Die Einbaueinheiten bestehen aus einem Bodenbelagsschmutzrahmen mit Rastleitern, einem Klappdeckel mit bodenebenem Leitungsauslass, Gummidichtung, Öffnungshebel und Universalkrallenset. Sie eignen sich für Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen in trocken oder feucht gepflegten Räumen mit Büroverkehrslasten. Die Kassetten werden aus Edelstahl V2A gefertigt und besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, eine Breite von 187 mm, eine min. Einbauhöhe von 80 oder 90 mm, ein Einbaumaß von 165 x 165 mm und eine max. Belastung von 1,5 kN.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Bodenpflege: Feucht
Belastungsanforderungen gemäß: DIN EN 50085
Zulassungen & Zertifikate
- VDE/TÜV-Zulassung gemäß DIN EN 50085
- Mit Prüfstempel Ø13 mm: 1,5 kN
Artikel

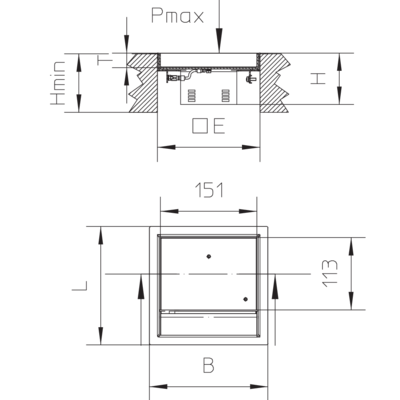

| Artikel | H Höhe | Hmin min. Einbauhöhe | B Breite | L Länge | Pmax max. Belastung | Gerätebecher max. Anzahl installierbarer Gerätebecher | E Einbaumaß | IPg IP-Schutzgrad im genutzten Zustand | IPn IP-Schutzgrad im nicht genutzten Zustand | T Tiefe der Bodenbelagaussparung | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UEKDD1-2 15-V E | 71 mm | 80 mm | 186 mm | 186 mm | 1,50 kN | 1 | 165 x 165 mm | IP 20 | IP 30 | 12 mm | 1,122 kg | ||
| UEKDD1-2 25-V E | 81 mm | 90 mm | 186 mm | 186 mm | 1,50 kN | 1 | 165 x 165 mm | IP 20 | IP 30 | 22 mm | 1,285 kg |
Detail- und Anwendungsbilder
