Die Einbaueinheiten UEK3 V sind viereckige Kunststoff-Klappdeckeleinheiten mit Teppichschutzrahmen, die in trocken gepflegten Räumen in Montagedeckeln, Bodendosen UBDHB und in Doppel- oder Hohlraumbodenöffnungen eingesetzt werden. Sie sind für Büroverkehrslasten ausgelegt und dienen dem Absenken von drei Gerätebechern um max. 30 mm. Die Einheiten haben bodenebene, 180° schwenkbare Bürstenleitungsauslässe, Öffnungshebel und Universalkrallensets. Deckel und Rahmen sind aus Polyamid in den Farben Graphitschwarz (RAL 9011) und Eisengrau (RAL 7011) gefertigt. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, eine Mindesteinbauhöhe von 63 mm, Maximalbelastung von 2 kN und ein Einbaumaß von 260 x 260 mm.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Bodenpflege: Trocken
Belastungsanforderungen gemäß: DIN EN 50085
Zulassungen & Zertifikate
- VDE/TÜV-Zulassung gemäß DIN EN 50085
- Mit Prüfstempel Ø13/130 mm: 2/3 kN
Artikel

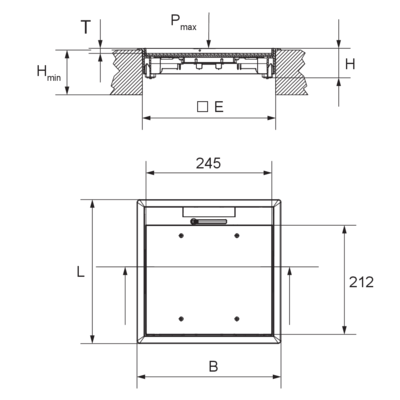

| Artikel | H Höhe | Hmin min. Einbauhöhe | B Breite | L Länge | Pmax max. Belastung | Gerätebecher max. Anzahl installierbarer Gerätebecher | E Einbaumaß | Farbe Farbe | IPg IP-Schutzgrad im genutzten Zustand | IPn IP-Schutzgrad im nicht genutzten Zustand | T Tiefe der Bodenbelagaussparung | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UEK3-V-G | 58 mm | 63 mm | 280 mm | 280 mm | 2,00 kN | 3 | 260 x 260 mm | RAL 7011 (Eisengrau) | IP 20 | IP 30 | 10 mm | 1,797 kg | ||
| UEK3-V-S | 58 mm | 63 mm | 280 mm | 280 mm | 2,00 kN | 3 | 260 x 260 mm | RAL 9011 (Graphitschwarz) | IP 20 | IP 30 | 10 mm | 1,797 kg |
