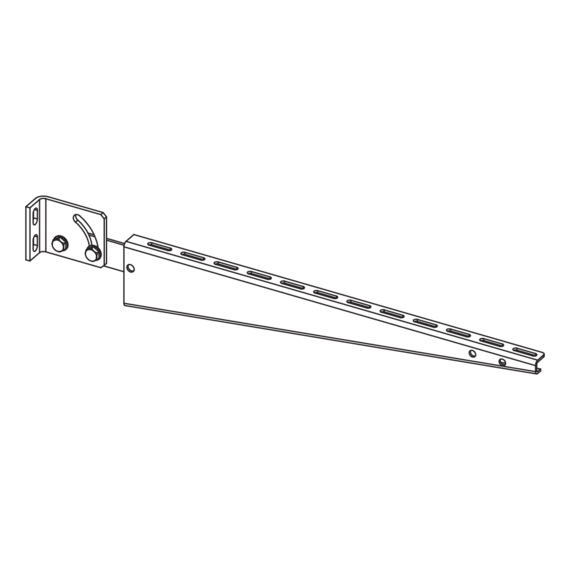

Die Schwenkkonsole KWD ist für den Einsatz an geneigten Wänden bis 60° vorgesehen.
Sie trägt Lasten bis zu 1,9 kN und ist geeignet für Kabelrinne bis 600 mm Breite.
Die hochfesten Schrauben benötigen ein MA von 83 Nm.
Ausschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
Stahl, stück-/tauchfeuerverzinkt

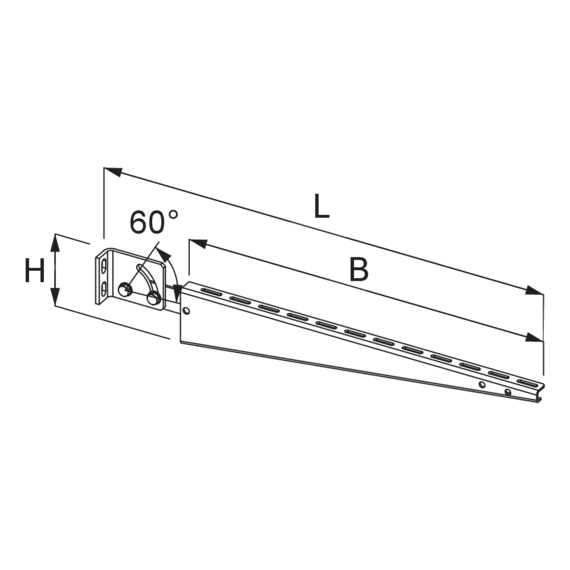

| Artikel | H Höhe | B Nutzbreite | L Länge | Pmax max. Belastung | MA Anziehdrehmoment | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|
| KWD 020F | 80 mm | 220 mm | 350 mm | 1,91 kN | 83 Nm | 0,973 kg | ||
| KWD 030F | 80 mm | 320 mm | 450 mm | 1,7 kN | 83 Nm | 1,075 kg | ||
| KWD 040F | 110 mm | 420 mm | 550 mm | 1,48 kN | 83 Nm | 1,396 kg | ||
| KWD 050F | 130 mm | 520 mm | 650 mm | 1,26 kN | 83 Nm | 1,824 kg | ||
| KWD 060F | 130 mm | 620 mm | 750 mm | 1,05 kN | 83 Nm | 2,049 kg |

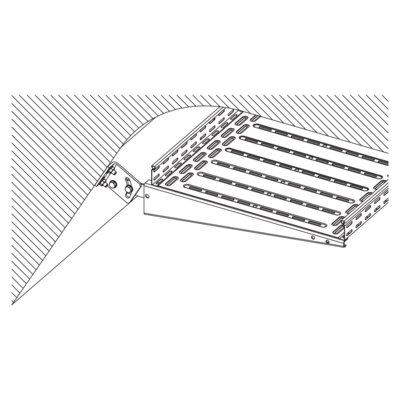

Detail- und Anwendungsbilder
