SLB Schiffskabelleiter-Bogen, Höhe = 30 mm

Der Schiffsleiter-Bogen SLB ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°. Er eignet sich für Schiffskabelleitern SKL mit einer Holmhöhe von 30 mm und weist Breiten von 75 bis 500 mm auf. Der Bogen wird mithilfe von separat zu bestellenden Verbindern SLV an den Leitern montiert. Verschiedene Materialien und Oberflächen sorgen dafür, dass unterschiedliche Korrosionsanforderungen erfüllt bzw. weitere Schutzmaßnahmen getroffen werden können.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Jetzt Rückruf vereinbaren

Vorteile

Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°

Artikel

Schweißgrundiert

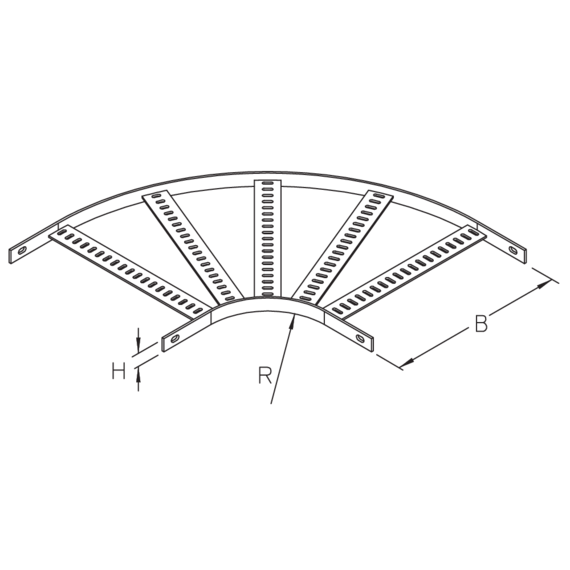

Artikel	B Breite	H Höhe	Holmhöhe	R Radius	Richtung Richtungsänderung	α Winkel	G Gewicht je Lagermengeneinheit
SLB 075M	75 mm	30 mm	30 mm	100 mm	Horizontal	90°	1,450 kg
SLB 100M	100 mm	30 mm	30 mm	100 mm	Horizontal	90°	1,600 kg
SLB 150M	150 mm	30 mm	30 mm	100 mm	Horizontal	90°	1,900 kg
SLB 200M	200 mm	30 mm	30 mm	100 mm	Horizontal	90°	2,200 kg
SLB 250M	250 mm	30 mm	30 mm	100 mm	Horizontal	90°	2,520 kg
SLB 300M	300 mm	30 mm	30 mm	150 mm	Horizontal	90°	3,450 kg
SLB 400M	400 mm	30 mm	30 mm	150 mm	Horizontal	90°	4,200 kg
SLB 500M	500 mm	30 mm	30 mm	200 mm	Horizontal	90°	5,900 kg

Stahl, blank

Artikel	B Breite	H Höhe	Holmhöhe	R Radius	Richtung Richtungsänderung	α Winkel	G Gewicht je Lagermengeneinheit
SLB 075B	75 mm	30 mm	30 mm	100 mm	Horizontal	90°	1,450 kg
SLB 100B	100 mm	30 mm	30 mm	100 mm	Horizontal	90°	1,600 kg
SLB 150B	150 mm	30 mm	30 mm	100 mm	Horizontal	90°	1,900 kg
SLB 200B	200 mm	30 mm	30 mm	100 mm	Horizontal	90°	2,200 kg
SLB 250B	250 mm	30 mm	30 mm	100 mm	Horizontal	90°	2,520 kg
SLB 300B	300 mm	30 mm	30 mm	150 mm	Horizontal	90°	3,450 kg
SLB 400B	400 mm	30 mm	30 mm	150 mm	Horizontal	90°	4,200 kg
SLB 500B	500 mm	30 mm	30 mm	200 mm	Horizontal	90°	5,900 kg

Stahl, stück-/tauchfeuerverzinkt

Artikel	B Breite	H Höhe	Holmhöhe	R Radius	Richtung Richtungsänderung	α Winkel	G Gewicht je Lagermengeneinheit
SLB 075F	75 mm	30 mm	30 mm	100 mm	Horizontal	90°	1,450 kg
SLB 100F	100 mm	30 mm	30 mm	100 mm	Horizontal	90°	1,600 kg
SLB 150F	150 mm	30 mm	30 mm	100 mm	Horizontal	90°	1,900 kg
SLB 200F	200 mm	30 mm	30 mm	100 mm	Horizontal	90°	2,200 kg
SLB 250F	250 mm	30 mm	30 mm	100 mm	Horizontal	90°	2,520 kg
SLB 300F	300 mm	30 mm	30 mm	150 mm	Horizontal	90°	3,450 kg
SLB 400F	400 mm	30 mm	30 mm	150 mm	Horizontal	90°	4,200 kg
SLB 500F	500 mm	30 mm	30 mm	200 mm	Horizontal	90°	5,900 kg
