SLA Schiffskabelleiter-Abzweig, Höhe = 30 mm

Der T-förmige Schiffskabelleiter-Abzweig SLA ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er wird zwischen zwei Schiffskabelleitern eingesetzt und ermöglicht den Anschluss einer weiteren Schiffsleiter im rechten Winkel. Die Verbindung erfolgt jeweils über Verbinder SLV. Der Abzweig eignet sich für Schiffsleitern mit Holmhöhen von 30 mm und weist Breiten von 75 bis 500 mm auf. Verschiedene Materialien und Oberflächen sorgen dafür, dass unterschiedliche Korrosionsanforderungen erfüllt bzw. weitere Schutzmaßnahmen getroffen werden können.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Jetzt Rückruf vereinbaren

Vorteile

Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs

Artikel

Schweißgrundiert

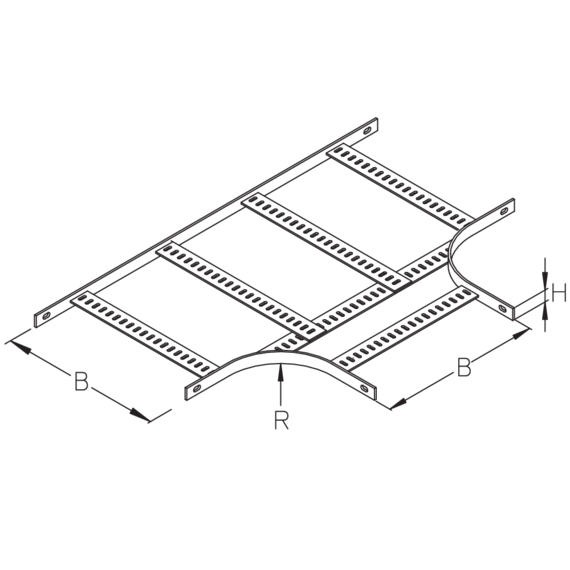

Artikel	B Breite	H Höhe	Holmhöhe	R Radius	G Gewicht je Lagermengeneinheit
SLA 075M	75 mm	30 mm	30 mm	100 mm	2,260 kg
SLA 100M	100 mm	30 mm	30 mm	100 mm	2,470 kg
SLA 150M	150 mm	30 mm	30 mm	100 mm	2,900 kg
SLA 200M	200 mm	30 mm	30 mm	100 mm	3,300 kg
SLA 250M	250 mm	30 mm	30 mm	100 mm	3,720 kg
SLA 300M	300 mm	30 mm	30 mm	150 mm	4,500 kg
SLA 400M	400 mm	30 mm	30 mm	150 mm	5,330 kg
SLA 500M	500 mm	30 mm	30 mm	200 mm	6,600 kg

Stahl, blank

Artikel	B Breite	H Höhe	Holmhöhe	R Radius	G Gewicht je Lagermengeneinheit
SLA 075B	75 mm	30 mm	30 mm	100 mm	2,260 kg
SLA 100B	100 mm	30 mm	30 mm	100 mm	2,470 kg
SLA 150B	150 mm	30 mm	30 mm	100 mm	2,900 kg
SLA 200B	200 mm	30 mm	30 mm	100 mm	3,300 kg
SLA 250B	250 mm	30 mm	30 mm	100 mm	3,720 kg
SLA 300B	300 mm	30 mm	30 mm	150 mm	4,500 kg
SLA 400B	400 mm	30 mm	30 mm	150 mm	5,330 kg
SLA 500B	500 mm	30 mm	30 mm	200 mm	6,600 kg

Stahl, stück-/tauchfeuerverzinkt

Artikel	B Breite	H Höhe	Holmhöhe	R Radius	G Gewicht je Lagermengeneinheit
SLA 075F	75 mm	30 mm	30 mm	100 mm	2,260 kg
SLA 100F	100 mm	30 mm	30 mm	100 mm	2,470 kg
SLA 150F	150 mm	30 mm	30 mm	100 mm	2,900 kg
SLA 200F	200 mm	30 mm	30 mm	100 mm	3,300 kg
SLA 250F	250 mm	30 mm	30 mm	100 mm	3,720 kg
SLA 300F	300 mm	30 mm	30 mm	100 mm	4,500 kg
SLA 400F	400 mm	30 mm	30 mm	150 mm	5,330 kg
SLA 500F	500 mm	30 mm	30 mm	200 mm	6,600 kg

Detail- und Anwendungsbilder

Hover to zoom

Zubehör

SLW

Schiffskabelleiter-Winkel

SLV

Schiffskabelleiter-Verbinder

SLVV

Schiffskabelleiter-Vertikalverbinder
