B Kabelschelle zur Befestigung an C-Profilschienen

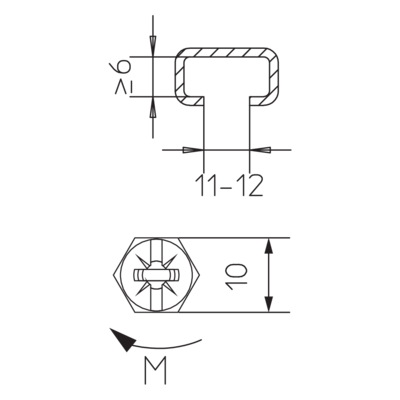

Die B-Kabelschelle mit vollflächiger Druckwanne kann Kabel mit einem Durchmesser bis max. 70 mm führen. Sie eignet sich zur Befestigung an C-Profilschienen mit einer Schlitzweite von 11-12 mm. Auf Wunsch kann für eine verbesserte Kabelauflage die Gegenwanne GW montiert werden. Verschiedene Materialien und Oberflächen sorgen dafür, dass entsprechende Anforderungen an unterschiedliche Anwendungsbereiche erfüllt werden.

Der Artikel ist auch mit Kontermuttern erhältlich. Dadurch wird ein unbeabsichtigtes Lösen der Klemmung verhindert. Kontermuttern sind bei Bestellung gesondert anzugeben.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Jetzt Rückruf vereinbaren

Artikel

Stahl, verzinkt

Artikel	H_max max. Höhe	D Spannbereich	M Drehmoment	Kabelanzahl max. Anzahl installierbarer Kabel	G Gewicht je Lagermengeneinheit
12 B	41 mm	8 - 12 mm	2 Nm	1	0,023 kg
16 B	46 mm	12 - 16 mm	2 Nm	1	0,027 kg
20 B	50 mm	16 - 20 mm	2 Nm	1	0,031 kg
24 B	54 mm	20 - 24 mm	2 Nm	1	0,034 kg
28 B	58 mm	24 - 28 mm	2 Nm	1	0,039 kg
32 B	63 mm	28 - 32 mm	2 Nm	1	0,048 kg
36 B	67 mm	32 - 36 mm	2 Nm	1	0,052 kg
40 B	71 mm	36 - 40 mm	2 Nm	1	0,057 kg
44 B	81 mm	40 - 44 mm	4 Nm	1	0,086 kg
48 B	85 mm	44 - 48 mm	4 Nm	1	0,088 kg
52 B	90 mm	48 - 52 mm	4 Nm	1	0,098 kg
56 B	94 mm	52 - 56 mm	4 Nm	1	0,108 kg
60 B	98 mm	56 - 60 mm	4 Nm	1	0,139 kg
64 B	102 mm	60 - 64 mm	4 Nm	1	0,142 kg
70 B	109 mm	64 - 70 mm	4 Nm	1	0,153 kg
12/2 B	58 mm	8 - 12 mm	2 Nm	2	0,032 kg
16/2 B	67 mm	12 - 16 mm	2 Nm	2	0,037 kg
20/2 B	75 mm	16 - 20 mm	2 Nm	2	0,043 kg
24/2 B	84 mm	20 - 24 mm	2 Nm	2	0,049 kg
28/2 B	92 mm	24 - 28 mm	2 Nm	2	0,056 kg
32/2 B	101 mm	28 - 32 mm	2 Nm	2	0,064 kg
36/2 B	109 mm	32 - 36 mm	2 Nm	2	0,071 kg
40/2 B	117 mm	36 - 40 mm	2 Nm	2	0,077 kg
44/2 B	127 mm	40 - 44 mm	4 Nm	2	0,122 kg
48/2 B	135 mm	44 - 48 mm	4 Nm	2	0,133 kg
52/2 B	144 mm	48 - 52 mm	4 Nm	2	0,139 kg
56/2 B	152 mm	52 - 56 mm	4 Nm	2	0,152 kg

Aluminium

Artikel	H_max max. Höhe	D Spannbereich	M Drehmoment	Kabelanzahl max. Anzahl installierbarer Kabel	G Gewicht je Lagermengeneinheit
12 B-AL	41 mm	8 - 12 mm	1,5 Nm	1	0,010 kg
16 B-AL	46 mm	12 - 16 mm	1,5 Nm	1	0,012 kg
20 B-AL	50 mm	16 - 20 mm	1,5 Nm	1	0,015 kg
24 B-AL	54 mm	20 - 24 mm	1,5 Nm	1	0,017 kg
28 B-AL	58 mm	24 - 28 mm	1,5 Nm	1	0,019 kg
32 B-AL	63 mm	28 - 32 mm	1,5 Nm	1	0,032 kg
36 B-AL	67 mm	32 - 36 mm	1,5 Nm	1	0,040 kg
40 B-AL	71 mm	36 - 40 mm	1,5 Nm	1	0,038 kg
44 B-AL	81 mm	40 - 44 mm	3 Nm	1	0,042 kg
48 B-AL	85 mm	44 - 48 mm	3 Nm	1	0,046 kg
52 B-AL	90 mm	48 - 52 mm	3 Nm	1	0,051 kg
56 B-AL	94 mm	52 - 56 mm	3 Nm	1	0,054 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel	H_max max. Höhe	D Spannbereich	M Drehmoment	Kabelanzahl max. Anzahl installierbarer Kabel	G Gewicht je Lagermengeneinheit
12 B-E	41 mm	8 - 12 mm	2 Nm	1	0,023 kg
16 B-E	46 mm	12 - 16 mm	2 Nm	1	0,026 kg
20 B-E	50 mm	16 - 20 mm	2 Nm	1	0,028 kg
24 B-E	54 mm	20 - 24 mm	2 Nm	1	0,033 kg
28 B-E	58 mm	24 - 28 mm	2 Nm	1	0,036 kg
32 B-E	63 mm	28 - 32 mm	2 Nm	1	0,045 kg
36 B-E	67 mm	32 - 36 mm	2 Nm	1	0,049 kg
40 B-E	71 mm	36 - 40 mm	2 Nm	1	0,054 kg
44 B-E	81 mm	40 - 44 mm	4 Nm	1	0,074 kg
48 B-E	85 mm	44 - 48 mm	4 Nm	1	0,078 kg
52 B-E	90 mm	48 - 52 mm	4 Nm	1	0,086 kg
56 B-E	94 mm	52 - 56 mm	4 Nm	1	0,092 kg
60 B-E	98 mm	56 - 60 mm	4 Nm	1	0,133 kg
64 B-E	102 mm	60 - 64 mm	4 Nm	1	0,140 kg
70 B-E	109 mm	64 - 70 mm	4 Nm	1	0,152 kg
12/2 B-E	58 mm	8 - 12 mm	2 Nm	2	0,031 kg
16/2 B-E	67 mm	12 - 16 mm	2 Nm	2	0,036 kg
20/2 B-E	75 mm	16 - 20 mm	2 Nm	2	0,041 kg
24/2 B-E	84 mm	20 - 24 mm	2 Nm	2	0,047 kg
28/2 B-E	92 mm	24 - 28 mm	2 Nm	2	0,052 kg
32/2 B-E	101 mm	28 - 32 mm	2 Nm	2	0,061 kg
36/2 B-E	109 mm	32 - 36 mm	2 Nm	2	0,067 kg
40/2 B-E	117 mm	36 - 40 mm	2 Nm	2	0,073 kg
44/2 B-E	127 mm	40 - 44 mm	4 Nm	2	0,105 kg
48/2 B-E	135 mm	44 - 48 mm	4 Nm	2	0,112 kg
52/2 B-E	144 mm	48 - 52 mm	4 Nm	2	0,123 kg
56/2 B-E	152 mm	52 - 56 mm	4 Nm	2	0,131 kg

Detail- und Anwendungsbilder

Zubehör

GW 12-70

Gegenwanne, Ø 12-70 mm

Doppelwanne

B 3

Profilschiene 28x12 mm, ungelocht

B 6

Profilschiene 28x15 mm, ungelocht

Downloads

Kabelbahnen - Katalog

Gesamtkatalog

Ausbau Preisliste 2025

Gültig ab 1. Februar 2025

Preisliste 2024 Ausbau

Preisliste
