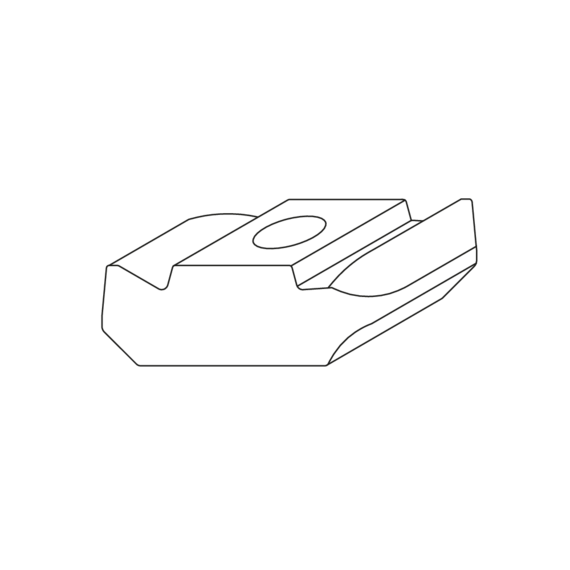

Hakenkopf-Gleitmuttern JGM C sind Gewindeplatten, die an jeder Stelle der entsprechenden Anker- oder Montageschiene eingesetzt werden. Durch eine 90°-Drehung nach dem Einlegen oder Einkippen steht die Gewindebohrung mittig. Gleitmuttern werden zur Abstandsmontage mit langen Schrauben oder Gewindestäben verwendet. Beim Eindrehen des Gewindestabes verkanten die Gleitmuttern und schaffen eine effiziente Verbindung ohne zusätzliches Kontern. Die Hakenkopf-Gleitmuttern JGM C sind formgenau geschmiedet und können sich daher nicht zurückdrehen. Sie sind aus galvanisch verzinktem Stahl oder Edelstahl (A4) sowie in verschiedenen Gewinden erhältlich und passen zu zahlreichen Schienen.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
| Artikel | H Höhe | B Breite | L Länge | MG Gewindemaß (metrisch) | G Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|
| GGC10 A4 | 11 mm | 17 mm | 32 mm | M10 | 0,035 kg | |
| GGC10 GV | 11 mm | 17 mm | 32 mm | 0,035 kg | ||
| GGC12 A4 | 11 mm | 17 mm | 32 mm | M12 | 0,033 kg | |
| GGC12 GV | 11 mm | 17 mm | 32 mm | 0,033 kg | ||
| GGC16 A4 | 13 mm | 23 mm | 32 mm | M16 | 0,039 kg | |
| GGC16 GV | 13 mm | 23 mm | 32 mm | M16 | 0,039 kg | |
| GGC6 A4 | 11 mm | 17 mm | 32 mm | M6 | 0,040 kg | |
| GGC6 GV | 11 mm | 17 mm | 32 mm | M6 | 0,040 kg | |
| GGC8 A4 | 11 mm | 17 mm | 32 mm | M8 | 0,038 kg | |
| GGC8 GV | 11 mm | 17 mm | 32 mm | M8 | 0,038 kg |
